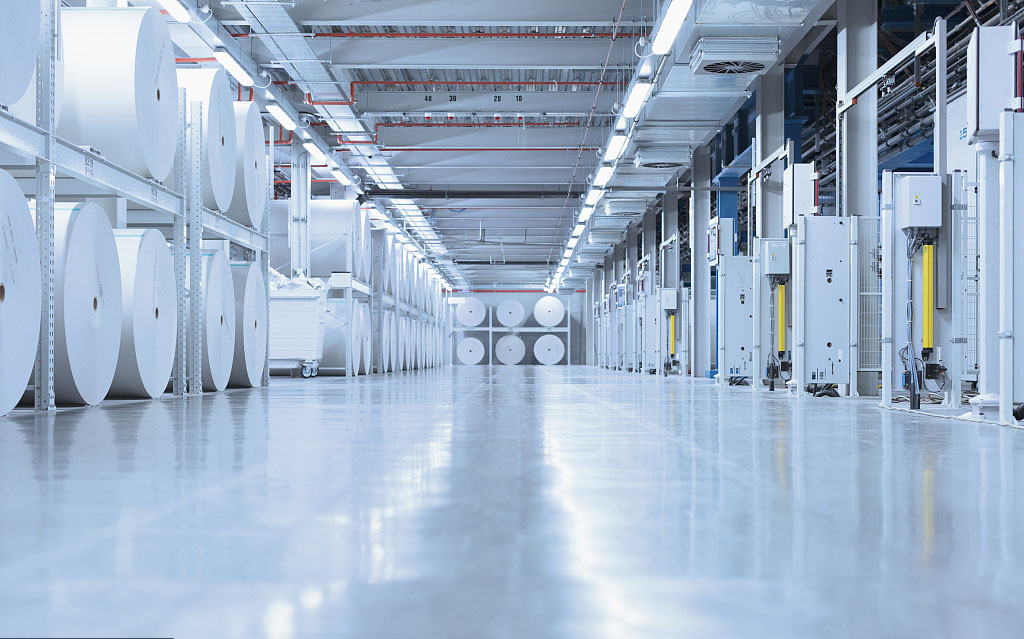

一、造纸行业的系统结构

造纸工业，是制造各种类别的纸制品的行业，行业产品范围有纸浆、机制纸及纸板、加工纸、手工纸等。

二、雷击对造纸行业的影响分析

2.1雷电的产生机理

雷电是雷云间或雷云与地面物体间的放电现象。

电位差可达数兆伏甚至数十兆伏，放电电流几十千安甚至几百千安。经验表明，对地放电的雷云绝大部分带负电荷，所以雷电流的极性也为负的。

2.2雷电的主要类型

直击雷：雷云直接对建筑物或地面上的其他物体放电。

感应雷：包括静电感应雷和电磁感应雷。

2.3雷电的危害

直击雷：雷云放电时，雷电流可达几百千安。通过被雷击物体时，产生大量的热量，使物体燃烧。

感应雷：雷电感应是雷电的第二次作用，即雷电流产生的电磁效应和静电效应作用。

2.4雷击对造纸行业的影响

由于造纸的原料、产品都是可燃易燃物品，加之造纸生产工艺的改进，对造纸行业的防雷安全要求越来越高。

雷电导致火灾、爆炸等事故频繁发生，这一点对于造纸企业尤其是生产卷烟纸的企业尤为重要, 因为无论是原料(浆板)还是成品(烟纸)都是属于易燃物品, 如果防雷措施采取不当, 在有雷电的情况下很容易产生火灾, 这样就会给企业带来严重的经济损失。

2.5、造纸行业典型防雷措施

在屋面及女儿墙上敷设10#镀锌圆钢, 形成不大于20m×20m的避雷带网格。将厂房四周的柱子作为防雷引下线柱, 柱内两个主筋顶端与屋面避雷带进行可靠焊接, 底端与桩基础内主筋焊接。

利用柱基础内的钢筋作为垂直接地体, 利用地梁内钢筋作为水平接地体, 将所有基础内钢筋与承台内钢筋及地梁内钢筋进行焊接, 形成可靠的接地系统。

2.6造纸行业雷击事故案例

2013年8月25日，由于雷击，江西某县一家造纸厂发生火灾，经过当地镇政府工作人员及消防员近3个小时的努力奋战，大火于8月24日凌晨时分被成功扑灭。当晚的过火面积有200余平方米，约有价值5万余元的成品纸张在这次大火中付之一炬。

三、故障电弧对造纸行业的影响分析

3.1造纸行业中故障电弧的产生原因

造纸业所用大型电气设备较多，用电荷载量大，极易引发电气故障，导致火灾发生。

变压器绕组绝缘损毁产生短路以及分接开关和绕组连接处接触不良而导致的高温电弧，很容易使周围可燃物达到着火点。在燃烧条件极佳的造纸厂，很容易导致大规模火灾。

3.2故障电弧对造纸行业的影响

易燃可燃物多

造纸企业的易燃可燃物包括原料场堆、商品木浆、成品纸张以及加工过程中产生的大量纸屑、纸尘和废料，这类易燃可燃物尤其是原料(麦草、木材)场堆日常存量较大，火灾荷载大，一旦燃烧，极易快速蔓延，导致火灾难以控制，处置困难。

造纸工艺的火灾危险性大

造纸企业在纸品加工生产中产生大量的纸屑、粉尘等，且其通风性差，易使温度升高。造纸车间、后加工车间的压光、卷纸、切纸、复卷等工作岗位的火灾类别为丙类，一旦发生火诱发火灾的点火源多。

3.3造纸行业故障电弧事故案例

2011年5月13日，上海市奉贤区浦卫公路某包装材料有限公司发生火灾，共有20多辆消防车赶至现场进行救援，现场浓烟滚滚，火灾原因为设备故障导致的高温电弧点燃可燃物。

四、谐波和不平衡对造纸行业的影响分析

4.1造纸行业中谐波和不平衡的产生原因

我国制浆造纸企业规模越来越大，大量的新型工艺设备和电气装置得到应用，为了节能和工艺调节压力及流量的需要，大量的采用了变频调速装置；生产工艺采用了电解技术生产化学制剂；气体放电类电光源在工程中大量使用，无疑这些电气装置的应用将致使供配电系统的电能质量严重下降，造成设备损耗增加和电气设备的损坏。

4.2谐波和不平衡对造纸行业的影响

由于产生谐波和不平衡电流的电气装置量大面广，使制浆造纸企业生产面临严重的干扰与破坏。谐波和不平衡电流对供配电的危害主要表现在以下几个方面：

影响造纸厂线路和变压器的稳定运行，增加损耗和发热。

大量高次谐波的存在导致造纸厂无功补偿装置引起谐波放大、断路器跳闸、以及电容器频繁烧毁。

对造纸厂弱电系统设备造成干扰，影响电力测量的准确性。

对造纸厂电动机，低压开关设备，漏电断路器的电气设备均会造成影响。
